Prinsip kerja PWM dan MPPT pengawal caj Solar

Table of Content [Hide]

    Menguasai prinsip pengawal caj solar PWM dan MPPT membolehkan anda memilih pengawal yang paling sesuai dengan sistem solar anda. Jangan ragu untuk menghubungi pakar solar profesional kami pada bila-bila masa untuk bantuan dan jawapan kepada soalan anda. Artikel ini akan memberikan pengenalan terperinci kepada prinsip kerja dan perbezaan pengawal caj solar PWM dan MPPT.

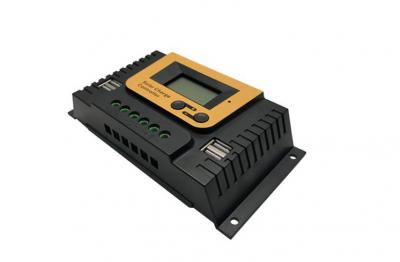

    Prinsip kerja pengawal caj Solar PWM


    PWM (modulasi lebar denyut) pengawal caj solar adalah peranti terkawal semasa yang mengawal arus input array fotovoltaik menggunakan mod nadi PWM. Apabila bateri mendekati caj penuh, lebar nadi memendekkan, mengurangkan aliran masuk semasa dan mencegah pengecasan berlebihan.


    Modulasi lebar denyut (PWM) merujuk kepada output digital litar analog yang dikawal oleh mikropemproses, yang merupakan kaedah pengekodan digital untuk tahap isyarat analog. Dengan secara digital mengawal litar analog, kos sistem dan penggunaan kuasa boleh dikurangkan dengan banyak. Banyak pengawal mikro termasuk pengawal PWM, membolehkan penukaran kuasa yang cekap.


    Modulasi lebar denyut Sinusoidal (SPWM) dicirikan oleh lebar nadi output yang tidak sama rata, yang berbeza-beza mengikut peraturan sinus, menjadikan bentuk gelombang output dekat dengan gelombang sinus. Kunci kepada teknologi ini menjana lebar nadi berdasarkan isyarat kawalan untuk mengoptimumkan output kuasa.


    Dengan pengenalan di atas, kami kini mempunyai pemahaman yang jelas tentang prinsip kerjaPengawal caj solar PWM. Seterusnya, kami akan memperkenalkan prinsip kerja pengawal caj solar MPPT.


    Prinsip kerja pengawal caj Solar MPPT


    MPPT (penjejakan titik kuasa maksimum) pengawal caj solar adalah pengawal lanjutan yang terus menyesuaikan titik operasi array fotovoltaik, memastikan ia sentiasa beroperasi pada titik kuasa maksimum, dengan itu meningkatkan kecekapan keseluruhan sistem fotovoltaik.


    Prinsip kerja pengawal MPPT adalah untuk memantau voltan keluaran dan arus modul solar dalam masa nyata, mengira kuasa mereka, dan menentukan sama ada pada titik kuasa maksimum. Jika tidak pada titik kuasa maksimum, pengawal menyesuaikan kitaran tugas PWM, mengubah arus pengecasan, dan sampel semula dan hakim sehingga titik kuasa maksimum dicapai.


    Proses pengoptimuman ini memastikan bahawa sel solar sentiasa beroperasi dalam keadaan yang terbaik, dengan itu menggunakan sepenuhnya tenaga output pelbagai fotovoltaik. Pengawal MPPT menggunakan pengiraan pintar dan penjejakan untuk memantau voltan yang dihasilkan oleh panel solar dalam masa nyata dan mengeluarkan titik tertinggi tenaga elektrik, mengecas bateri dengan kecekapan tertinggi.


    Perbezaan antara pengawal caj Solar PWM dan MPPT


    Dalam sistem solar luar grid, pengawal caj solar adalah peranti utama untuk melindungi bateri daripada pengecasan berlebihan dan menunaikan, dengan itu memanjangkan hayat bateri. Selepas bertahun-tahun pembangunan, teknologi pengawal pengecasan PWM telah matang. Walau bagaimanapun, dalam aplikasi sebenar, penjanaan kuasa stesen janakuasa solar sering lebih rendah daripada nilai reka bentuk, yang bukan sahaja menghasilkan sisa sistem tetapi juga membawa banyak kesulitan kepada aplikasi.


    YangPengawal caj solar MPPTBerkesan dapat menyelesaikan masalah ini. Mereka meningkatkan penjanaan kuasa tanpa meningkatkan kos sistem dengan ketara. Di samping itu, parameter operasi pengawal MPPT boleh diselaraskan secara dinamik mengikut perubahan radiasi solar, suhu ambien, dan kelembapan, sepenuhnya menggunakan tenaga solar dan mengelakkan sisa.


    Di bawah keadaan yang sama, pengawal caj solar MPPT mempunyai kecekapan penjanaan kuasa kira-kira 20% lebih tinggi daripada pengawal PWM. Dalam sistem menggunakan pengawal PWM, semakin rendah voltan pelbagai fotovoltaik, semakin tinggi penjanaan kuasa fotovoltaik. Walau bagaimanapun, pengawal MPPT boleh mengoptimumkan output pelbagai fotovoltaik di bawah pelbagai keadaan.


    Dalam cPengawal caj solar PWM dan MPPT masing-masing mempunyai kelebihan dan kelemahan mereka sendiri. Pengawal PWM adalah kos efektif dan sesuai untuk projek sensitif kos. Sebaliknya, pengawal MPPT, walaupun mempunyai kos yang lebih tinggi, dapat meningkatkan kecekapan sistem dengan ketara, menjadikannya sesuai untuk projek-projek yang bertujuan untuk memaksimumkan penggunaan tenaga. Apabila memilih pengawal caj solar, anda perlu memilih jenis yang paling sesuai berdasarkan keperluan dan anggaran aplikasi tertentu. Dengan konfigurasi dan pemilihan yang betul, anda boleh meningkatkan prestasi dan kebolehpercayaan sistem solar dengan ketara.
